汽車應急啟動電源內的鋰離子電池保護電路原理分析

在如今的汽車中，為了提高舒適度和行車體驗而設計了座椅加熱、空調、導航、信息娛樂、行車安全等系統，從這些系統很容易理解在車中為各種功能供電的電子系統的好處。現在我們很難想像僅僅100多年以前的景象，那時，在汽油動力汽車中，一個電子組件都沒有。在世紀交替時期的汽車開始有了手搖曲柄，前燈開始用乙炔氣照明，也可以用鈴聲向行人發出提示信息了。如今的汽車正處于徹底變成電子系統的交界點，最大限度減少了機械系統的采用，正在成為人們生活中最大、最昂貴的“數字化工具”。

隨著越來越多的機械系統被電子系統取代，電量功耗變得越來越重要了。不管車主們使不使用汽車，都有可能因為汽車電瓶電量不足導致無法啟動的問題。因此商家們又根據汽車電量而研發出一款電子產品——汽車應急啟動電源。汽車應急啟動電源的介紹這里就贅述了，具體可參考：http://www.1122qq.com/news/trade-news/20180830408.html

鋰離子電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。普通鋰離子電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

鋰離子電池保護板原理：

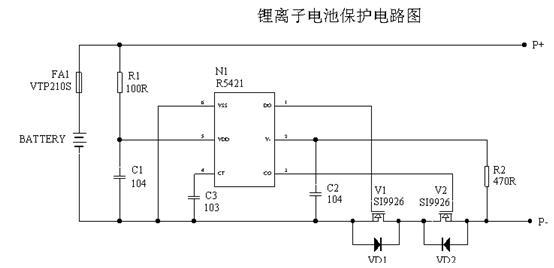

如圖中所示，該保護回路由兩個MOSFET（V1、V2）和一個控制IC（N1）外加一些阻容元件構成。控制IC負責監測電池電壓與回路電流，并控制兩個MOSFET的柵極，MOSFET在電路中起開關作用，分別控制著充電回路與放電回路的導通與關斷，C3為延時電容，該電路具有過充電保護、過放電保護、過電流保護與短路保護功能。

一、正常狀態

在正常狀態下電路中N1 的“CO”與“DO”腳都輸出高電壓，兩個MOSFET 都處于導通狀態，電池可以自由地進行充電和放電，由于MOSFET 的導通阻抗很小，通常小于30 毫歐，因此其導通電阻對電路的性能影響很小。此狀態下保護電路的消耗電流為μA 級，通常小于7 μA。

二、過充電保護

鋰離子電池要求的充電方式為恒流/ 恒壓，在充電初期，為恒流充電，隨著充電過程，電壓會上升到4.2V（根據正極材料不同，有的電池要求恒壓值為4.1V），轉為恒壓充電，直至電流越來越小。電池在被充電過程中，如果充電器電路失去控制，會使電池電壓超過4.2V后繼續恒流充電，此時電池電壓仍會繼續上升，當電池電壓被充電至超過4.3V 時，電池的化學副反應將加劇，會導致電池損壞或出現安全問題。在帶有保護電路的電池中，當控制IC檢測到電池電壓達到4.28V（該值由控制IC決定，不同的IC有不同的值）時，其“CO”腳將由高電壓轉變為零電壓，使V2由導通轉為關斷，從而切斷了充電回路，使充電器無法再對電池進行充電，起到過充電保護作用。而此時由于V2自帶的體二極管VD2的存在，電池可以通過該二極管對外部負載進行放電。在控制IC檢測到電池電壓超過4.28V至發出關斷V2信號之間，還有一段延時時間，該延時時間的長短由C3決定，通常設為1秒左右，以避免因干擾而造成誤判斷。

三、過放電保護

電池在對外部負載放電過程中，其電壓會隨著放電過程逐漸降低，當電池電壓降至2.5V時，其容量已被完全放光，此時如果讓電池繼續對負載放電，將造成電池的永久性損壞。在電池放電過程中，當控制IC檢測到電池電壓低于2.3V（該值由控制IC決定，不同的IC有不同的值）時，其“DO”腳將由高電壓轉變為零電壓，使V1由導通轉為關斷，從而切斷了放電回路，使電池無法再對負載進行放電，起到過放電保護作用。而此時由于V1自帶的體二極管VD1的存在，充電器可以通過該二極管對電池進行充電。由于在過放電保護狀態下電池電壓不能再降低，因此要求保護電路的消耗電流極小，此時控制IC會進入低功耗狀態，整個保護電路耗電會小于0.1μA。在控制IC檢測到電池電壓低于2.3V至發出關斷V1信號之間，也有一段延時時間，該延時時間的長短由C3決定，通常設為100毫秒左右，以避免因干擾而造成誤判斷。

四、過電流保護

由于鋰離子電池的化學特性，電池生產廠家規定了其放電電流最大不能超過2C（C=電池容量/小時），當電池超過2C電流放電時，將會導致電池的永久性損壞或出現安全問題。電池在對負載正常放電過程中，放電電流在經過串聯的2個MOSFET時，由于MOSFET的導通阻抗，會在其兩端產生一個電壓，該電壓值U=I*RDS *2, RDS為單個MOSFET導通阻抗，控制IC上的“V-”腳對該電壓值進行檢測，若負載因某種原因導致異常，使回路電流增大，當回路電流大到使U>0.1V（該值由控制IC決定，不同的IC有不同的值）時，其“DO”腳將由高電壓轉變為零電壓，使V1 由導通轉為關斷，從而切斷了放電回路，使回路中電流為零，起到過電流保護作用。在控制IC檢測到過電流發生至發出關斷V1信號之間，也有一段延時時間，該延時時間的長短由C3決定，通常為13毫秒左右，以避免因干擾而造成誤判斷。在上述控制過程中可知，其過電流檢測值大小不僅取決于控制IC的控制值，還取決于MOSFET的導通阻抗，當MOSFET導通阻抗越大時，對同樣的控制IC，其過電流保護值越小。

五、短路保護

電池在對負載放電過程中，若回路電流大到使U>0.9V（該值由控制IC決定，不同的IC有不同的值）時，控制IC則判斷為負載短路，其“DO”腳將迅速由高電壓轉變為零電壓，使V1由導通轉為關斷，從而切斷放電回路，起到短路保護作用。短路保護的延時時間極短，通常小于7微秒。其工作原理與過電流保護類似，只是判斷方法不同，保護延時時間也不一樣。

以上詳細闡述了單節鋰離子電池保護電路的工作原理，多節串聯鋰離子電池的保護原理與之類似，在此不再贅述。除了控制IC外，電路中還有一個重要元件，就是MOSFET，它在電路中起著開關的作用，由于它直接串接在電池與外部負載之間，因此它的導通阻抗對電池的性能有影響，當選用的MOSFET較好時，其導通阻抗很小，電池包的內阻就小，帶載能力也強，在放電時其消耗的電能也少。
